Mai jos este o defalcare tehnică a modului condensatoare evaporative munca:
■Principiul de bază de lucru
Condensatoarele evaporative resping căldura combinând răcirea cu aer cu evaporarea apei. Spre deosebire de condensatoarele standard care se bazează exclusiv pe transferul sensibil de căldură, aceștia beneficiază de absorbția de căldură latentă în timpul evaporării apei.

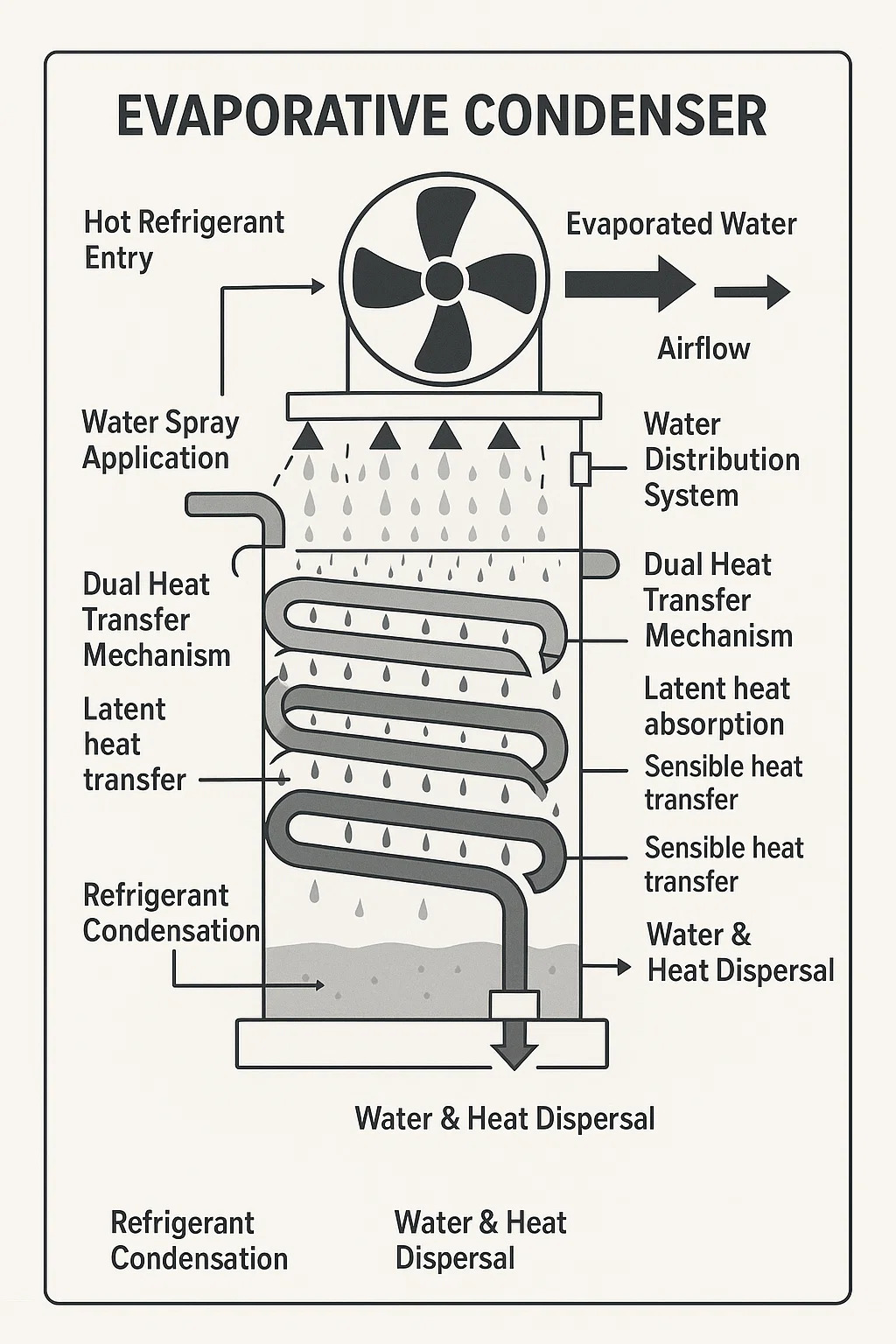

■ Operare pas cu pas
▸Intrare cu agent frigorific fierbinte
Vaporii fierbinți de înaltă presiune din compresor intră în tubul spiralat al condensatorului.
▸Aplicare cu pulverizare cu apă
O pompă pulverizează apă în mod continuu peste exteriorul serpentinelor de agent frigorific.
Apa acoperă suprafețele tubulaturii, formând o peliculă subțire.
▸Interacțiune cu fluxul de aer forțat
Ventilatoarele trag aerul ambiental prin pachetul de bobine umed.
Fluxul de aer accelerează evaporarea peliculei de apă pe bobine.
▸Mecanism dublu de transfer de căldură
Absorbție de căldură latentă: Energia din vaporii agentului frigorific se transferă în apă, provocând evaporarea.
Transfer sensibil de căldură: fluxul de aer elimină căldura reziduală din agentul frigorific și apa neevaporată.
▸Condens de agent frigorific
Pierderea de căldură face ca vaporii de agent frigorific să se condenseze în lichid de înaltă presiune în interiorul bobinelor.
▸Dispersia apei și a căldurii
Apa evaporată iese sub formă de vapori în aerul evacuat.
Apa neevaporată se adună într-un bazin pentru recirculare.
■Componentele cheie ale sistemului
Pachet de bobine: tuburi care conțin agent frigorific (cupru/oțel inoxidabil).
Sistem de distribuție a apei: duze de pulverizare, pompe și rezervor de colectare.
Ventilatoare: cu tiraj indus (montate în partea de sus) sau cu tiraj forțat (montate lateral).
Eliminatoare de derivă: împiedică scăparea picăturilor de apă cu aerul evacuat.
■ Factori critici de eficiență
▸ Dependența de temperatură a becului umed
Temperatura de condensare se apropie de temperatura ambiantă a bulbului umed (nu a bulbului uscat), permițând o presiune mai scăzută a capului decât unitățile răcite cu aer.
▸Managementul calității apei
Detartrarea din apa dură reduce transferul de căldură – necesită tratament chimic/dedurizare.
Supapele de purjare controlează concentrația de minerale.
▸Protecție împotriva înghețului
Aditivii de glicol sau sistemele de scurgere previn deteriorarea gheții de iarnă.
■Moduri de eșec din lumea reală
▸Consecințe de întreținere neglijate
Duze înfundate → Distribuție neuniformă a apei → Pete uscate → Supraîncălzirea agentului frigorific.
Acumulare de calcar → Tuburi izolate → pierdere de eficiență de 30%.
Creșterea Legionella în bazinele de apă netratate.
▸Restricții ale fluxului de aer
Serpentine de blocare a prafului/deșeurilor sau palelor ventilatorului → Evaporare redusă → Supraîncărcare compresor.
▸De ce acesta nu este un „evaporator”
Evaporatoarele absorb căldura (de exemplu, bobina AC interioară).
Condensatoarele evaporative resping căldura (funcție de exterior).
