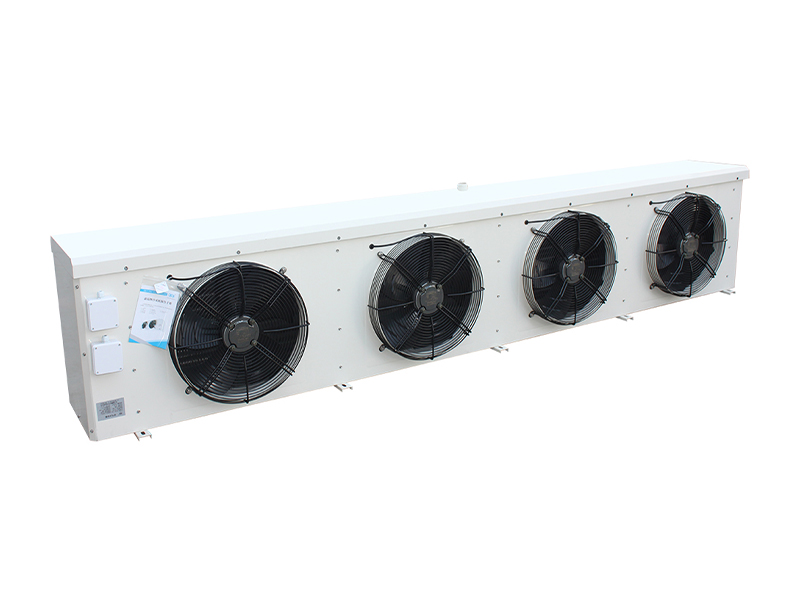

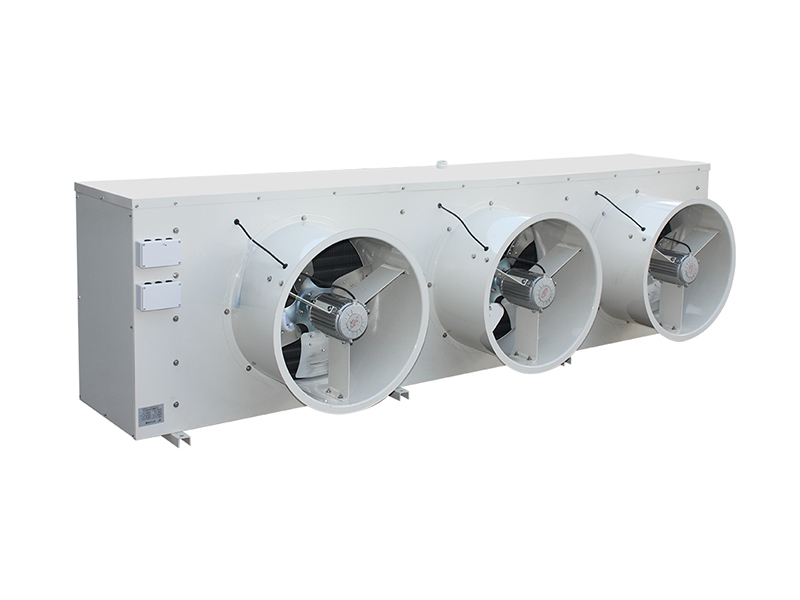

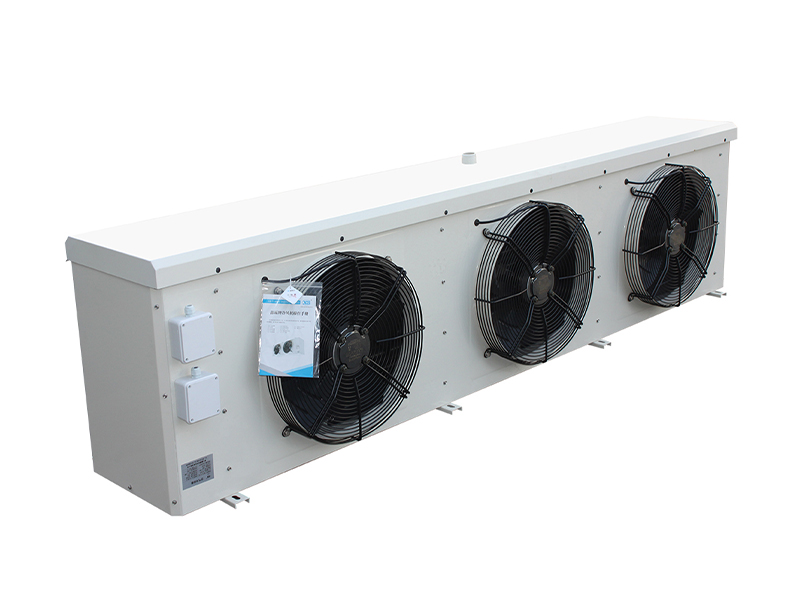

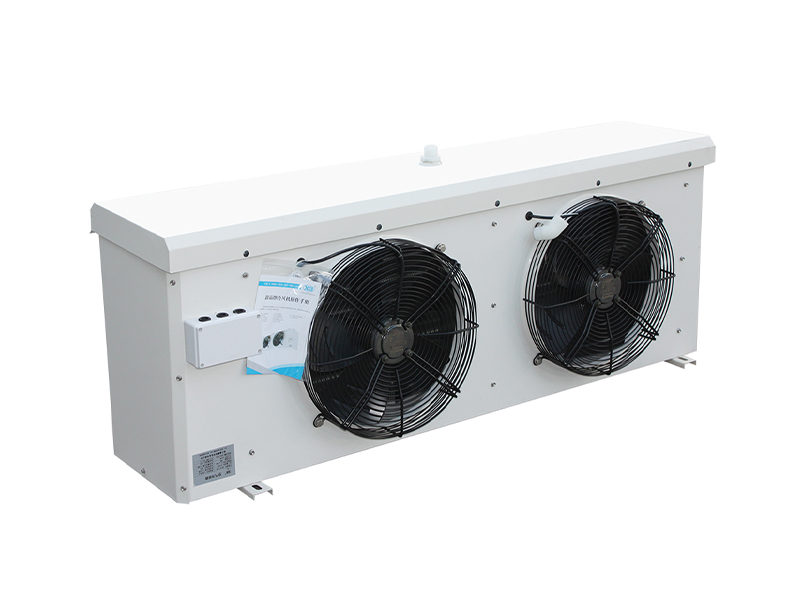

Evaporatorul de decongelare eletrică sunt dispozitive de răcire potrivite pentru diverse instalații mari, medii și mici de depozitare la rece (cum ar fi alimente congelate și conservare de depozitare). Răcitorul de aer electric decongelare vine în trei forme: tipuri de dl, dd și dj, care sunt potrivite pentru depozitarea la rece cu temperaturi diferite.
Această serie de produse are următoarele caracteristici :
○ Structura rațională, chiar și distribuția înghețului și eficiența ridicată a schimbului de căldură;
○ Carcasa exterioară este confecționată din plăci de oțel de înaltă calitate, acoperite la suprafață pentru rezistența la coroziune, cu un aspect elegant;
○ Motoarele ventilatoare speciale asigură zgomot redus, flux mare de aer și funcționare lină;
○ Încălzitoare electrice tubulare în formă de U din oțel inoxidabil cu proprietăți de izolare puternice sunt introduse în aripioare, asigurând timp de decongelare scurtă și rezultate excelente;
○ Materialul de carcasă poate fi personalizat folosind foi de aluminiu în relief sau oțel inoxidabil în conformitate cu cerințele clienților;
○ Răcitorul de aer suferă testare la o presiune de 2,8 MPa pentru a asigura stabilitatea produsului în timpul utilizării.
D.L Plafon a montat în tavan înaltă la temperatură
Model | Ref. C.apacitate (Kw) | Zona de răcire (㎡) | Distanțare a foii | Ventilator | Încălzitor de dezgheț | |||||||
Qty | Diametrul lamei (mm) | Volumul de aer (m³/h) | Presiune (PO) | Putere (W) | Alimentare electrică | Bobina (KW) | Tigaie cu apă (kw) | Alimentare electrică | ||||
DL-2.1/10 | 2.1 | 10 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz 1PH/3PH | 0.8 | 0.8 | 220V 50Hz 1PH |
DL-3.1/15 | 3.1 | 15 | 2 | 300 | 2*2000 | 60 | 2*85 | 1 | 1.0 | |||
DL-4.2/20 | 4.2 | 20 | 2 | 350 | 2*2700 | 90 | 2*180 | 1.1 | 1.1 | |||
DL-5.2/25 | 5.2 | 25 | 2 | 350 | 2*2700 | 90 | 2*180 | 380V 50Hz 3PH | 1.2 | 1.2 | ||
DL-8.2/40 | 8.2 | 40 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-11.5/55 | 11.5 | 55 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-16.7/80 | 16.7 | 80 | 2 | 500 | 2*6600 | 125 | 2*460 | 3.6 | 1.8 | |||
DL-22.0/105 | 22 | 105 | 2 | 500 | 2*6600 | 125 | 2*460 | 5.7 | 1.9 | |||
DL-25.8/125 | 25.8 | 125 | 3 | 500 | 3*6600 | 125 | 3*460 | 8 | 2.0 | |||
DL-35.6/160 | 33.6 | 160 | 3 | 500 | 3*6600 | 125 | 3*460 | 8.4 | 2.1 | |||
DL-38.7/185 | 38.7 | 185 | 4 | 500 | 4*6600 | 125 | 4*460 | 8.8 | 2.2 | |||
DL-44.0/210 | 44 | 210 | 4 | 500 | 4*6600 | 125 | 4*460 | 9.6 | 2.4 | |||
DL-52.9/260 | 52.9 | 260 | 2 | 600 | 2*10000 | 200 | 2*1100 | 14 | 2.0 | |||
DL-67.2/330 | 67.2 | 330 | 3 | 600 | 3*10000 | 200 | 3*1500 | 14.7 | 2.1 | |||
DL-83.4/410 | 83.4 | 410 | 3 | 600 | 3*10000 | 200 | 3*1500 | 15.4 | 2.2 |
NOTĂ: Datele din tabel se bazează pe utilizarea refrigerantului R22, la t (bibliotecă) = 0 ℃, λt = 10 ℃.
Tip de tavan DD Tip de tavan la temperatură medie răcitor de aer
Model | Ref. Capacitate (KW) | Zona de răcire (㎡) | Distanțare a foii | Ventilator | Încălzitor de dezgheț | |||||||
Qty | Diametrul lamei (mm) | Volumul de aer (m³/h) | Presiune (PA) | Putere (W) | Alimentare electrică | Coil (KW) | Tigaie cu apă (kw) | Alimentare electrică | ||||
DD-1.4/7 | 1.4 | 7 | 6 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 0.8 | 0.8 | 220V 50Hz 1PH |
DD-2.35/12 | 2.35 | 12 | 2 | 300 | 2 × 2000 | 60 | 2x85 | 1.0 | 1.0 | |||
DD-3.0/15 | 3.0 | 15 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 1.1 | 1.1 | |||
DD-4.0/22 | 4.0 | 22 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 380V 50Hz 3PH | 1.2 | 1.2 | ||
DD-6.0/30 | 6.0 | 30 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-8.0/40 | 8.0 | 40 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-12.0/60 | 12.0 | 60 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 5.4 | 1.8 | |||
DD-15.9/80 | 15.9 | 80 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 7.1 | 1.9 | |||
DD-20.0/100 | 20.0 | 100 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.0 | 2.0 | |||
DD-24.0/120 | 24.0 | 120 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.5 | 2.1 | |||
DD-28.0/140 | 28.0 | 140 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 11.0 | 2.2 | |||
DD-32.1/160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 12.0 | 2.4 | |||
DD-37.4/200 | 37.4 | 200 | 2 | 600 | 2 × 10000 | 200 | 2x1500 | 16.0 | 2.0 | |||
DD-46.8/250 | 46.8 | 250 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 16.8 | 2.1 | |||
DD-56.2/310 | 56.2 | 310 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 17.6 | 2.2 |
NOTĂ: Datele din tabel se bazează pe utilizarea refrigerantului R22, la t (bibliotecă) = 0 ℃, λt = 10 ℃.
DJ Tip de tavan la temperatură scăzută răcitor de aer
Model | Ref. capacitate (KW) | Zona de răcire (㎡) | Distanțare a foii | Ventilator | Încălzitor de dezgheț | |||||||
Qty | Diametrul lamei (mm) | Volumul de aer (m³/h) | Presiune (PA) | Putere (W) | Alimentare electrică | Coil (kw) | Tigaie cu apă (kw) | Alimentare electrică | ||||
DJ-0.85/5 | 0.85 | 5 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 1 | 1 | 220V 50Hz 1PH |
DJ-1.3/10 | 1.3 | 10 | 2 | 300 | 2 × 2000 | 60 | 2 × 85 | 1.1 | 1.1 | |||
DJ-2.3/15 | 2.3 | 15 | 2 | 350 | 2 × 2700 | 90 | 2 × 180 | 1.2 | 1.2 | |||
DJ-4.0/20 | 4.0 | 20 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 380V 50Hz 3PH | 3.4 | 1.7 | ||
DJ-5.1/30 | 5.1 | 30 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 3.4 | 1.7 | |||
DJ-7.8/40 | 7.8 | 40 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 5.4 | 1.8 | |||
DJ-9.5/55 | 9.5 | 55 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 7.6 | 1.9 | |||
DJ-12.8/70 | 12.8 | 70 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.0 | 2.0 | |||
DJ-15.7/85 | 15.7 | 85 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.5 | 2.1 | |||
DJ-18.5/100 | 18.5 | 100 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 11 | 2.2 | |||
DJ-21.6/115 | 21.6 | 115 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 12 | 2.4 | |||
DJ-23.8/140 | 23.8 | 140 | 2 | 600 | 2 × 10000 | 200 | 2 × 1500 | 16.0 | 2.0 | |||
DJ-29.0/170 | 29 | 170 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 16.8 | 2.1 | |||
DJ-35.9/210 | 35.9 | 210 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 17.6 | 2.1 |
Notă: Datele din tabel se bazează pe utilizarea refrigerantului R22, la t (bibliotecă) = 0 ℃, λt = 10 ℃

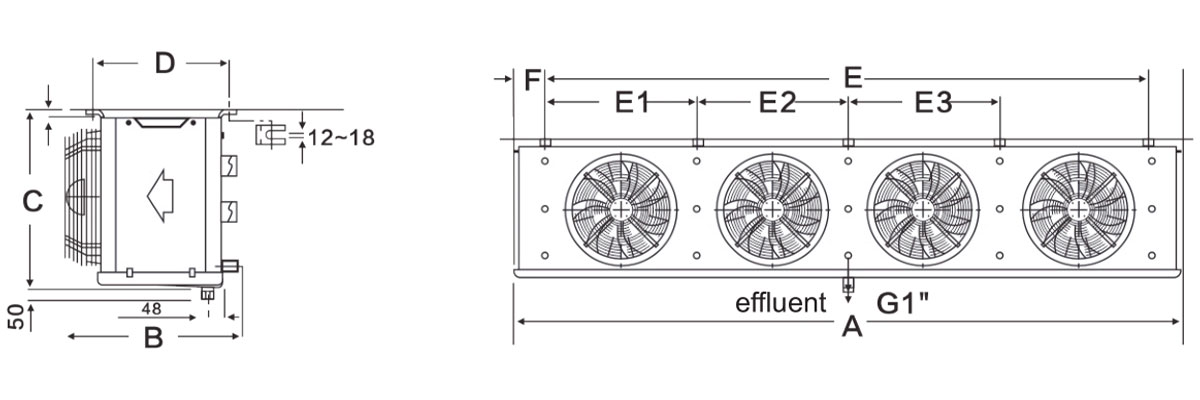

Dimensiuni externe și dimensiuni de instalare ale răcitoarelor de aer montate pe tavan
Model | A | B | C | D | E | E1 | E2 | E3 | F | Tub de intrare (φ mm) | Traheea înapoi (φ mm) | Scurgerea de scurgere |
DL-2.1/10 | 760 | 390 | 460 | 240 | 530 | / | / | / | 80 | 12 | 22 | G1 " |
DD-1.4/7 | ||||||||||||
DL-3.1/15 | 1010 | 390 | 460 | 240 | 780 | / | / | / | ||||
DD-2.35/12 | ||||||||||||
DJ-1.2/7 | ||||||||||||
DL-4.2/20 | 1160 | 350 | 465 | 240 | 930 | / | / | / | ||||
DD-3.0/15 | ||||||||||||
DJ-1.32/10 | ||||||||||||
DL-5.2/25 | 1310 | 430 | 460 | 310 | 1080 | / | / | / | 12 | 22 | ||
DD-4.0/22 | ||||||||||||
DJ-2.3/15 | ||||||||||||
DL-8.2/40 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | 16 | 25 | ||
DD-6.0/30 | ||||||||||||
DJ-4.0/20 | ||||||||||||
DL-11.5/55 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | ||||
DD-8.0/40 | ||||||||||||
DJ-5.1/30 | ||||||||||||
DL-16.7/80 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | |
DD-12.0/60 | ||||||||||||
DJ-7.8/40 | ||||||||||||
DL-22.0/105 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | ||||
DD-15.9/80 | ||||||||||||
DJ-9.5/55 | ||||||||||||
DL-25.8/125 | 2275 | 690 | 680 | 450 | 2010 | 660 | 660 | 690 | 38 | G1.5 " | ||
DD-20.0/100 | ||||||||||||
DJ-12.8/70 | ||||||||||||
DL-35.6/160 | 2695 | 690 | 680 | 450 | 2430 | 800 | 800 | 830 | ||||
DD 24.0/120 | ||||||||||||
DJ-15.7/85 | ||||||||||||
DL-38.5/185 | 3095 | 690 | 680 | 450 | 2830 | 700 | 700 | 730 | 25 | 50 | ||
DD-28.0/140 | ||||||||||||
DJ-18.5/100 | ||||||||||||
DL-44.0/210 | 3495 | 690 | 680 | 450 | 3230 | 800 | 800 | 830 | ||||
DD-32.1/160 | ||||||||||||
DJ-21.6/115 | ||||||||||||
DL-52.5/260 | 2200 | 980 | 890 | 605 | 1950 | 950 | 1000 | / | ||||
DD-37.4/200 | ||||||||||||
DJ-23.8/140 | ||||||||||||
DL-67.2/330 | 2700 | 980 | 890 | 605 | 2450 | 800 | 800 | 850 | ||||
DD-46.8/250 | ||||||||||||
DJ-29.0/170 | ||||||||||||
DL-83.4/410 | 3190 | 980 | 890 | 605 | 2930 | 960 | 960 | 1010 | ||||
DD-56.2/310 | ||||||||||||
DJ-35.9/210 |
